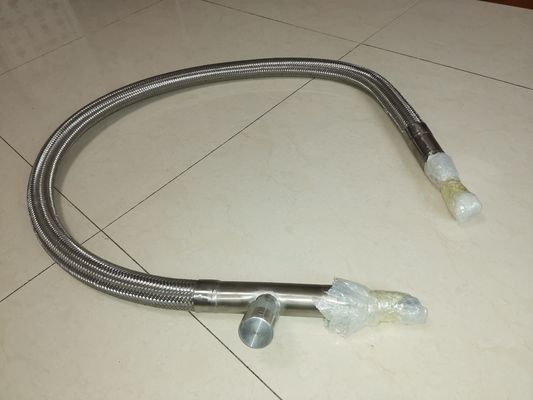

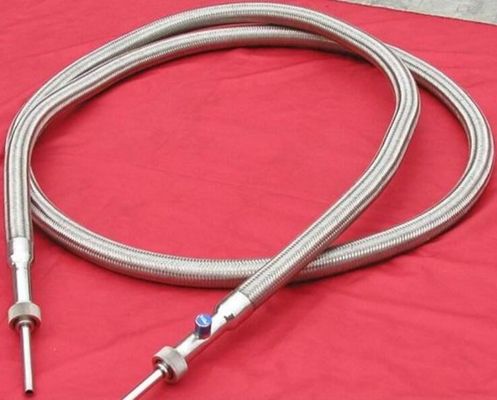

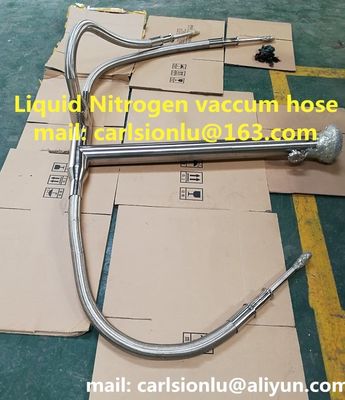

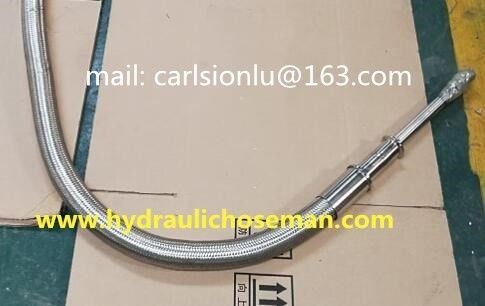

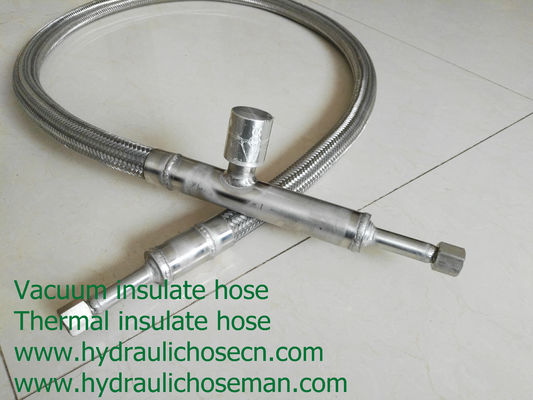

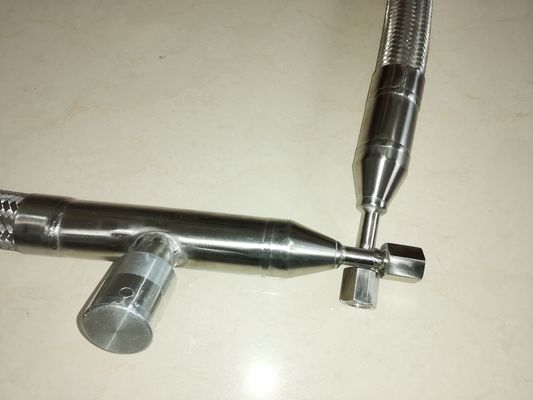

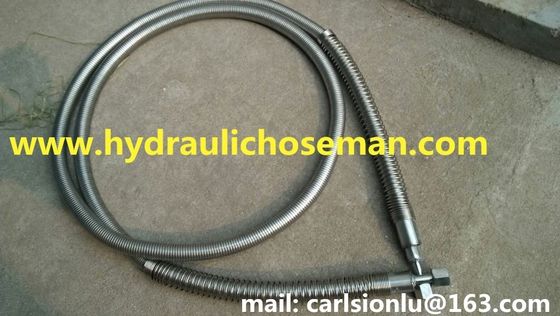

Serre à azote liquide/serre à vide isolante flexible/serre à vide/serre à métal flexible/serre à GNL
Détails sur le produit:
Conditions de paiement et expédition:
|
Description de produit détaillée
| Matériel: | Acier inoxydable 304 | Diamètre: | 1/2 pouce jusqu'à 4 pouces |
|---|---|---|---|
| Température de conception: | -270 degrés Celsius | Application: | transport d'azote liquide |

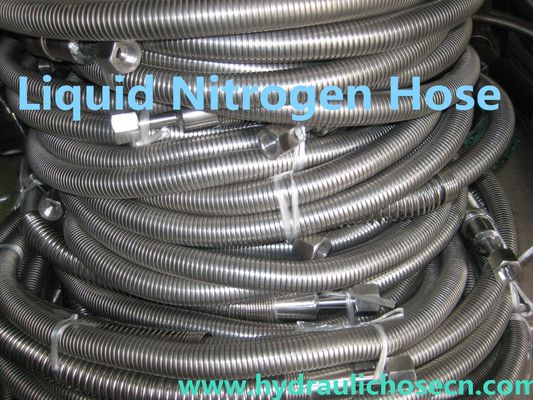

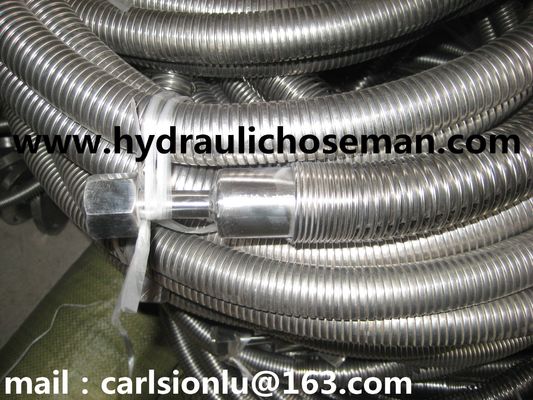

tuyaux à azote liquide

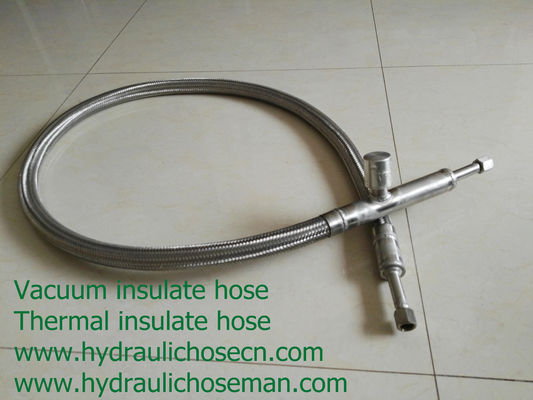

tuyau sous vide
Applications:
tuyau d'azote liquideTuyaux isolants sous vides'applique principalement aux procédés suivants: remplissage et déchargement de réservoirs à basse température;

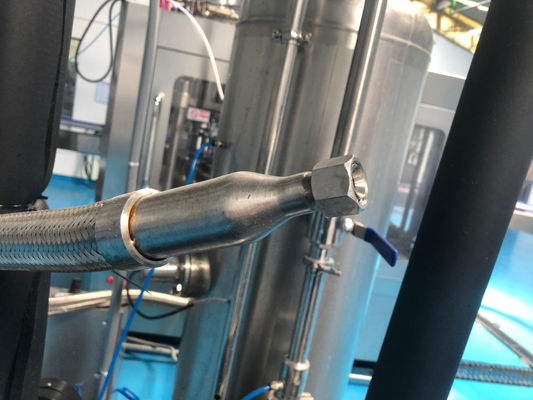

Transformation de connexion entre réservoir de stockage à basse température et équipement cryogénique liquide;
Conversion entretuyau sous vide à basse températureet équipements cryogéniques liquides;
Autres lieux ayant des exigences technologiques et de processus particulières.
Caractéristiques:
Caractéristiques d'un tuyau adiabatique à basse température à haute vacuité à plusieurs couches:
En utilisant le tuyau métallique en acier inoxydable double couche spéciale personnalisée, sandwich composite d'isolation à couches multiples spéciale
le matériau et maintenir un vide élevé, l'effet de refroidissement est bon, dans le processus d'utilisation du tuyau de surface extérieure ne transpirent pas, pas de glaçage;
• support entre les tubes internes et externes avec une conductivité thermique minimale
Petit rayon de flexion, facile à utiliser, la longueur peut être personnalisée selon les exigences de l'utilisateur.
• il peut être connecté à unle tuyau sous vide.
Afin de réduire les pertes de vaporisation, les deux extrémités du tuyau sous vide peuvent être reliées à la bride ou au réservoir et le
l'assemblage rapide de la voiture-citerne.
Exigences spécialestuyau sous videpeut être personnalisé
Les spécifications:
Spécifications et principaux paramètres techniques de basse températuretuyaux à azote liquide/tuyaux et tuyaux sous vide
| Taille (en mm) | DN15 | DN20 | DN25 | DN32 | DN40 | DN50 | DN65 | DN80 | DN100 |
| Pour les appareils de surveillance de la sécurité | Φ15 | Φ20 | Φ25 | Φ32 | Φ40 | Φ50 | Φ65 | Φ80 | Φ100 |
| À l'extérieur du tube | Φ50 | Φ65 | Φ65 | Φ65 | Φ80 | Φ100 | Φ125 | Φ150 | Φ168 |
| Fuite de chaleur W/m | 0.99 | 0.53 | 0.63 | 0.76 | 0.9 | 1.01 | 1.3 | 1.59 | 1.93 |
| Pression de travail | ≤ 20 MPa, conception selon les exigences réelles de l'utilisateur | ||||||||
| Température de conception | - 270°C | ||||||||
| Médium de transport | Le gaz naturel liquéfié, LO2, LN2, LAr, LH2, LHe | ||||||||
| Taux de fuite du vide entre les couches Pa·m3/s | ≤ 1X10- 10 ans | ||||||||
| Vitesse de fuite du vide entre couches Pa·m3/s | ≤ 1X10- 8 ans | ||||||||
| Le degré d'étanchéité sous vide Pa | ≤ 5X10- Deux. | ||||||||
| Degré de vide à la température de l'azote liquide Pa | ≤ 5X10- 3 | ||||||||
| Température ambiante | -40°C à 60°C | ||||||||
| Pression d'ouverture du dispositif de sécurité entre couches | 0.6 MPa | ||||||||
| Base de conception | Normes nationales connexes et Q/NQS007-2010 "tube adiabatique à basse température" | ||||||||
